產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

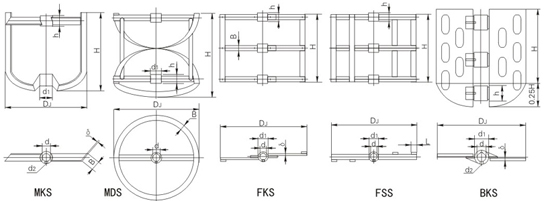

特殊框式攪拌器

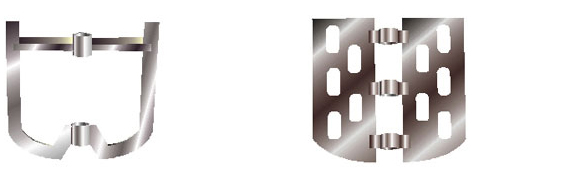

錨框式MKS、錨帶式MDS、方框式FKS、方柵式FSS、板框式BKS
此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱反應等過程。μ＜105cP，轉速n＝1－100rpm。錨框式（MKS）低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。錨帶式（MDS）是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。方框式（FKS）、方柵式（FSS）形狀簡單制作容易，效能同框式，中等粘度的混合，深解更適合些。板框式（BKS）是另一種簡易的慢速攪拌器，板框上開的孔，其形狀數量，分布型式，都可以因需要而變化。
DJ
d
d1
n
H
B
δ
d2
L
重量
MKS
MDS
FKS
FSS
BKS
500
50
85
85
500
50
8
M8
30
11.42
16.81
15.29
14.25
17.7
560
55
90
90
560
56
8
M8
30
13.52
19390
18.361
16.08
21.8
630
60
100
100
630
63
10
M10
40
20.36
28.80
27.43
25.79
31.3
710
65
105
105
710
71
10
M10
40
25.05
37.07
33.62
29.66
38.2
800
70
110
110
800
80
12
M10
50
33.88
48.55
44.78
37.39
53.2
900
75
120
120
900
90
12
M10
50
43.50
64.00
57.62
45.07
67.4
1000
80
130
130
1000
100
12
M12
60
54.52
79.99
72.36
61.01
85.3
1120
85
140
140
1120
112
14
M12
60
76.55
107.4
101.0
70.96
116
1250
90
150
150
1250
125
14
M12
70
95.39
137.0
125.9
106.7
144
1400
100
160
160
1400
140
14
M12
70
117.0
168.4
154.0
120.9
178
1600
110
180
180
1600
160
16
M16
80
173.7
237.9
228.4
166.5
259
1800
120
190
190
1800
180
16
M16
80
213.6
296.9
279.7
187.5
318
2000
130
200
200
2000
200
16
M16
90
257.9
354.1
366.6
225.8
383
2240
140
210
210
2240
220
18
M16
90
450.8
481.4
252.4
542.07
515
2500
150
220
220
2500
250
18
M20
100
423.5
579.8
547.0
346.7
628
2800
160
240
240
2800
270
18
M20
100
537.8
746.4
696.0
412.4
794
3150
170
250
250
3150
300
20
M20
120
726.5
983.7
934.1
525.5
1075
3550
180
260
260
3550
330
20
M20
140
904.1
1267
1158
661.1
1340
備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
特殊框式攪拌器
錨框式MKS、錨帶式MDS、方框式FKS、方柵式FSS、板框式BKS
此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱反應等過程。μ＜105cP，轉速n＝1－100rpm。錨框式（MKS）低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。錨帶式（MDS）是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。方框式（FKS）、方柵式（FSS）形狀簡單制作容易，效能同框式，中等粘度的混合，深解更適合些。板框式（BKS）是另一種簡易的慢速攪拌器，板框上開的孔，其形狀數量，分布型式，都可以因需要而變化。
DJ
d
d1
n
H
B
δ
d2
L
重量
MKS
MDS
FKS
FSS
BKS
500
50
85
85
500
50
8
M8
30
11.42
16.81
15.29
14.25
17.7
560
55
90
90
560
56
8
M8
30
13.52
19390
18.361
16.08
21.8
630
60
100
100
630
63
10
M10
40
20.36
28.80
27.43
25.79
31.3
710
65
105
105
710
71
10
M10
40
25.05
37.07
33.62
29.66
38.2
800
70
110
110
800
80
12
M10
50
33.88
48.55
44.78
37.39
53.2
900
75
120
120
900
90
12
M10
50
43.50
64.00
57.62
45.07
67.4
1000
80
130
130
1000
100
12
M12
60
54.52
79.99
72.36
61.01
85.3
1120
85
140
140
1120
112
14
M12
60
76.55
107.4
101.0
70.96
116
1250
90
150
150
1250
125
14
M12
70
95.39
137.0
125.9
106.7
144
1400
100
160
160
1400
140
14
M12
70
117.0
168.4
154.0
120.9
178
1600
110
180
180
1600
160
16
M16
80
173.7
237.9
228.4
166.5
259
1800
120
190
190
1800
180
16
M16
80
213.6
296.9
279.7
187.5
318
2000
130
200
200
2000
200
16
M16
90
257.9
354.1
366.6
225.8
383
2240
140
210
210
2240
220
18
M16
90
450.8
481.4
252.4
542.07
515
2500
150
220
220
2500
250
18
M20
100
423.5
579.8
547.0
346.7
628
2800
160
240
240
2800
270
18
M20
100
537.8
746.4
696.0
412.4
794
3150
170
250
250
3150
300
20
M20
120
726.5
983.7
934.1
525.5
1075
3550
180
260
260
3550
330
20
M20
140
904.1
1267
1158
661.1
1340
備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
特殊框式攪拌器
錨框式MKS、錨帶式MDS、方框式FKS、方柵式FSS、板框式BKS
此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱反應等過程。μ＜105cP，轉速n＝1－100rpm。錨框式（MKS）低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。錨帶式（MDS）是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。方框式（FKS）、方柵式（FSS）形狀簡單制作容易，效能同框式，中等粘度的混合，深解更適合些。板框式（BKS）是另一種簡易的慢速攪拌器，板框上開的孔，其形狀數量，分布型式，都可以因需要而變化。
| DJ | d | d1 | n | H | B | δ | d2 | L | 重量 | ||||
| MKS | MDS | FKS | FSS | BKS | |||||||||
| 500 | 50 | 85 | 85 | 500 | 50 | 8 | M8 | 30 | 11.42 | 16.81 | 15.29 | 14.25 | 17.7 |
| 560 | 55 | 90 | 90 | 560 | 56 | 8 | M8 | 30 | 13.52 | 19390 | 18.361 | 16.08 | 21.8 |
| 630 | 60 | 100 | 100 | 630 | 63 | 10 | M10 | 40 | 20.36 | 28.80 | 27.43 | 25.79 | 31.3 |
| 710 | 65 | 105 | 105 | 710 | 71 | 10 | M10 | 40 | 25.05 | 37.07 | 33.62 | 29.66 | 38.2 |
| 800 | 70 | 110 | 110 | 800 | 80 | 12 | M10 | 50 | 33.88 | 48.55 | 44.78 | 37.39 | 53.2 |
| 900 | 75 | 120 | 120 | 900 | 90 | 12 | M10 | 50 | 43.50 | 64.00 | 57.62 | 45.07 | 67.4 |
| 1000 | 80 | 130 | 130 | 1000 | 100 | 12 | M12 | 60 | 54.52 | 79.99 | 72.36 | 61.01 | 85.3 |
| 1120 | 85 | 140 | 140 | 1120 | 112 | 14 | M12 | 60 | 76.55 | 107.4 | 101.0 | 70.96 | 116 |
| 1250 | 90 | 150 | 150 | 1250 | 125 | 14 | M12 | 70 | 95.39 | 137.0 | 125.9 | 106.7 | 144 |
| 1400 | 100 | 160 | 160 | 1400 | 140 | 14 | M12 | 70 | 117.0 | 168.4 | 154.0 | 120.9 | 178 |
| 1600 | 110 | 180 | 180 | 1600 | 160 | 16 | M16 | 80 | 173.7 | 237.9 | 228.4 | 166.5 | 259 |
| 1800 | 120 | 190 | 190 | 1800 | 180 | 16 | M16 | 80 | 213.6 | 296.9 | 279.7 | 187.5 | 318 |
| 2000 | 130 | 200 | 200 | 2000 | 200 | 16 | M16 | 90 | 257.9 | 354.1 | 366.6 | 225.8 | 383 |
| 2240 | 140 | 210 | 210 | 2240 | 220 | 18 | M16 | 90 | 450.8 | 481.4 | 252.4 | 542.07 | 515 |
| 2500 | 150 | 220 | 220 | 2500 | 250 | 18 | M20 | 100 | 423.5 | 579.8 | 547.0 | 346.7 | 628 |
| 2800 | 160 | 240 | 240 | 2800 | 270 | 18 | M20 | 100 | 537.8 | 746.4 | 696.0 | 412.4 | 794 |
| 3150 | 170 | 250 | 250 | 3150 | 300 | 20 | M20 | 120 | 726.5 | 983.7 | 934.1 | 525.5 | 1075 |
| 3550 | 180 | 260 | 260 | 3550 | 330 | 20 | M20 | 140 | 904.1 | 1267 | 1158 | 661.1 | 1340 |
備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
特殊框式攪拌器
錨框式MKS、錨帶式MDS、方框式FKS、方柵式FSS、板框式BKS
此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱反應等過程。μ＜105cP，轉速n＝1－100rpm。錨框式（MKS）低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。錨帶式（MDS）是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。方框式（FKS）、方柵式（FSS）形狀簡單制作容易，效能同框式，中等粘度的混合，深解更適合些。板框式（BKS）是另一種簡易的慢速攪拌器，板框上開的孔，其形狀數量，分布型式，都可以因需要而變化。
| DJ | d | d1 | n | H | B | δ | d2 | L | 重量 | ||||
| MKS | MDS | FKS | FSS | BKS | |||||||||
| 500 | 50 | 85 | 85 | 500 | 50 | 8 | M8 | 30 | 11.42 | 16.81 | 15.29 | 14.25 | 17.7 |
| 560 | 55 | 90 | 90 | 560 | 56 | 8 | M8 | 30 | 13.52 | 19390 | 18.361 | 16.08 | 21.8 |
| 630 | 60 | 100 | 100 | 630 | 63 | 10 | M10 | 40 | 20.36 | 28.80 | 27.43 | 25.79 | 31.3 |
| 710 | 65 | 105 | 105 | 710 | 71 | 10 | M10 | 40 | 25.05 | 37.07 | 33.62 | 29.66 | 38.2 |
| 800 | 70 | 110 | 110 | 800 | 80 | 12 | M10 | 50 | 33.88 | 48.55 | 44.78 | 37.39 | 53.2 |
| 900 | 75 | 120 | 120 | 900 | 90 | 12 | M10 | 50 | 43.50 | 64.00 | 57.62 | 45.07 | 67.4 |
| 1000 | 80 | 130 | 130 | 1000 | 100 | 12 | M12 | 60 | 54.52 | 79.99 | 72.36 | 61.01 | 85.3 |
| 1120 | 85 | 140 | 140 | 1120 | 112 | 14 | M12 | 60 | 76.55 | 107.4 | 101.0 | 70.96 | 116 |
| 1250 | 90 | 150 | 150 | 1250 | 125 | 14 | M12 | 70 | 95.39 | 137.0 | 125.9 | 106.7 | 144 |
| 1400 | 100 | 160 | 160 | 1400 | 140 | 14 | M12 | 70 | 117.0 | 168.4 | 154.0 | 120.9 | 178 |
| 1600 | 110 | 180 | 180 | 1600 | 160 | 16 | M16 | 80 | 173.7 | 237.9 | 228.4 | 166.5 | 259 |
| 1800 | 120 | 190 | 190 | 1800 | 180 | 16 | M16 | 80 | 213.6 | 296.9 | 279.7 | 187.5 | 318 |
| 2000 | 130 | 200 | 200 | 2000 | 200 | 16 | M16 | 90 | 257.9 | 354.1 | 366.6 | 225.8 | 383 |
| 2240 | 140 | 210 | 210 | 2240 | 220 | 18 | M16 | 90 | 450.8 | 481.4 | 252.4 | 542.07 | 515 |
| 2500 | 150 | 220 | 220 | 2500 | 250 | 18 | M20 | 100 | 423.5 | 579.8 | 547.0 | 346.7 | 628 |
| 2800 | 160 | 240 | 240 | 2800 | 270 | 18 | M20 | 100 | 537.8 | 746.4 | 696.0 | 412.4 | 794 |
| 3150 | 170 | 250 | 250 | 3150 | 300 | 20 | M20 | 120 | 726.5 | 983.7 | 934.1 | 525.5 | 1075 |
| 3550 | 180 | 260 | 260 | 3550 | 330 | 20 | M20 | 140 | 904.1 | 1267 | 1158 | 661.1 | 1340 |
備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
