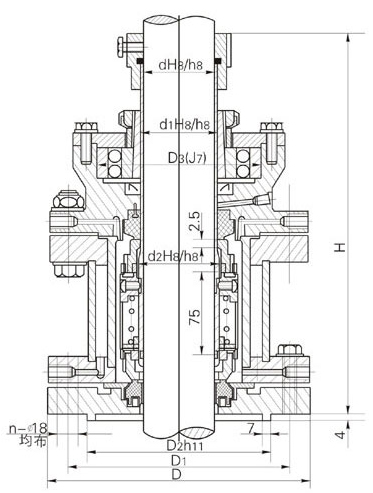

產品介紹產品圖紙

結構：雙端面、大彈簧、平衡型 壓力：≤4MPa 溫度：0～300℃ 轉速：≤500轉/分 軸徑：30-95mm 適用介質：易燃、易爆、腐蝕介質

符號 dh8/h8 d1h8/h8 d2h8/h8 D D1 D2h11 D3J7 H N-Φ 軸徑 30 30 40 45 185 150 116 85 305 6-Φ18 40 40 50 55 225 170 135 100 317 6-Φ18 50 60 65 235 200 164 120 330 8-Φ18 65 65 75 80 235 200 164 150 345 8-Φ18 80 80 90 95 260 225 188 180 361 12-Φ18 95 95 110 115 290 255 220 215 378 16-Φ18
