產品編號：3211291714
產品名稱：塑料擠出機專用減速機ZLYJ系列
產品類別：特殊齒輪減速機
產品型號：ZLYJ

此系列包括ZLYJ112,ZLYJ133,ZLYJ146,ZLYJ173,ZLYJ200,ZLYJ225,ZLYJ250,ZLYJ280,ZLYJ315,ZLYJ375,ZLYJ420,ZLYJ450

一、概述
ZLYJ系列減速器是為塑料螺桿擠出機配套設計的高精度硬齒面帶推力座傳動部件。產品設計采用了ZBJ19009-88所規定的各項技術規范，其特點是齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬水、磨齒工藝加工。齒輪精度為GB10095-88，6級。齒面硬度HRC54-62，在空心輸出軸前端配置有超規格的推力軸承，承受螺桿的工作后座力。軸承和油封等主要標準件皆采用國內優質產品，也可按用戶需要配置進口產品。整機具有體積小，承載能力高，傳動平穩，噪聲低，效率高等特點。產品性能已達到國際先進水平，可替代同類進口產品使用。

二、 適用條件
1、減速器高速軸轉速不大于1500r/min.
2、工作環境溫度為0-35C.當溫度范圍超出本規定時,可按用戶要求另行配制加熱或冷卻裝置.

三、 減速機代號和標志

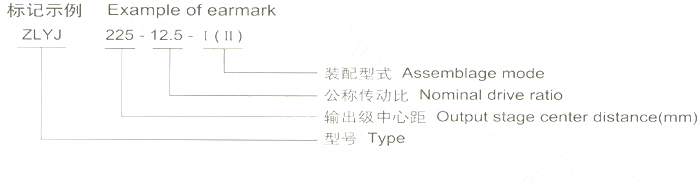

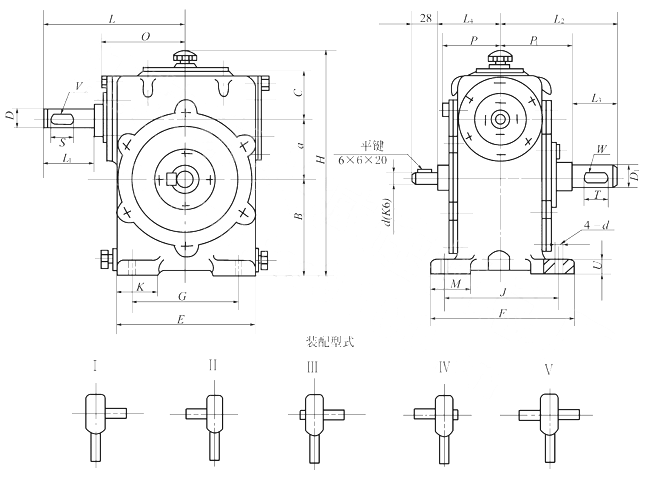

ZLYJ塑料橡膠擠出機減速機外形尺寸及裝配型式(JB/T8853-2001)
