產品介紹產品圖紙
503常壓碳鋼填料箱（PN<0.1HG21537.3-92）
603常壓不銹鋼填料箱（PN<0.1HG21537.4-92）
218常壓碳鋼填料箱（PN<1HG5-218-81）
1414常壓不銹鋼填料箱（PN<1HG5-1414-81）

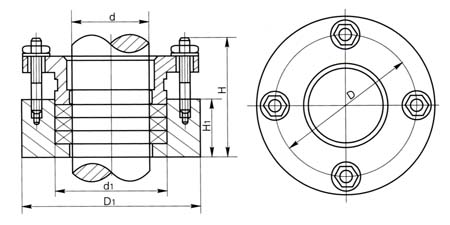

503、603型填料箱主要尺寸表
公稱直徑DN（d）
d1
D1
D
H
H1
壓蓋螺柱
重量
數量
直徑
30
50
80
105
96
42
4
M10
3.5
40
60
90
120
96
42
4
M12
4.43
50
76
105
140
96
42
4
M12
7.1
60
86
115
150
112
55
4
M12
7.3
65
91
120
155
118
55
4
M12
7.5
70
96
125
160
120
60
4
M12
7.8
80
112
150
180
130
70
4
M16
9.0
90
122
160
190
130
70
4
M16
11.5
95
127
165
195
130
70
4
M16
13.0
100
132
170
200
130
70
4
M16
15.0
110
142
180
210
130
70
4
M16
28.0
120
160
195
235
150
85
8
M16
16.5
130
170
205
245
150
85
8
M16
21.0
140
180
215
250
150
85
8
M16
22.5
160
200
245
280
150
85
8
M16
28.0
180
220
270
310
150
85
8
M16
36.0
200
240
290
330
150
85
8
M16
46.0
218、1414型填料箱主要尺寸表
d
d1
D
D1
H
H1
壓蓋螺柱
重量
數量
直徑
30
50
80
105
98
43
4
M10
4.2
40
60
90
120
96
43
4
M12
5.3
50
76
105
140
113
55
4
M12
8.5
65
91
120
150
113
55
4
M12
8.8
80
106
145
170
113
55
4
M12
10.8
95
127
170
200
130
67
4
M12
17.9
110
142
185
215
130
67
4
M12
19.2
130
162
200
230
130
67
4
M12
20.5
,
